معرفی جعبه فیوز و نود FN سازه پویش (SMS) سمند ، سورن و دنا

مقدمه ای بر سیستم برق مالتی پلکس SMS سازه پویش :

سه خودرو سورن ، سمند و دنا بعد از سال ۹۴ که ایرانخودرو تولید کرده است ، سیستم برق خودروی SMS سازه پویش را همراه خودشان دارند که در آن نودها یا یونیت ها یا واحدهای الکترونیکی مختلفی پیاده سازی شده است که هر کدام یک بخشی از تجهیزات برقی خودرو در اختیار دارند.

وقتی ما در مورد سیستم برق ماشین صحبت میکنیم یعنی اینکه لوازم و تجهیزات برقی نظیر لامپ ها ، شیشه بالابر ها ، قفل مرکزی ، تهویه مطبوع  ، ساندروف و همه این تجهیزات به چه شکل و روشی با چه تجهیزاتی کنترل میشود.

لینک محصولات تخصصی سازه پویش در سایت ایسیو بانک:

محصولات تخصصی سازه پویش

پیکر بندی نود ها در سیستم SMS :

برای دانلود PDF کلیک کنید

تصویر چیدمان قطعات الکترونیکی یا نود های الکترونیکی در سیستم برق سازه پویش:قطعات الکترونیکی یا نود های الکترونیکی در سیستم برق سازه پویش

قطعات الکترونیکی یا نود های الکترونیکی در سیستم برق سازه پویش

در سیستم برق سازه پویش موسوم به SMS که فقط روی ۳ خودرو سمند ، سورن و دنا نصب شده است . ما پنج نود داریم که هر کدام از این نود ها یک برد الکترونیکی هستند که در بستر شبکه CAN که از شبکه های تبادل اطلاعات صنعتی هستند که در خودرو زیاد استفاده شده است با هم در ارتباط هستند.

لینک محصول FN سمند سازه پویش در فروشگاه ایسیو بانک:

خرید نود FN سازه پویش

در سیستم برق SMS سازه پویش چهار پروتکل ارتباطی داریم که در واقع دوتای آن از نوع CAN هستند که عبارتند از CAN  پرسرعت و CAN سرعت پایین.

همانطور که در تصویر میبینید ارتباط نود CCN با یونیت الکترونیکی ABS خودرو که به صورت سبز رنگ نشان می دهد CAN سرعت بالا می باشد و بقیه ی نود ها که مسیرشان به رنگ مشکی میباشد از CAN سرعت پایین استفاده میکنند و همین طور ارتباط با دستگاه دیاگ در مسیر به رنگ صورتی نشان داده شده است که دستگاه دیاگ یا عیب یاب با نود CCN در ارتباط است و به وسیله ی همین نود که در واقع ها شبکه است با نود های دیگر در ارتباط قرار می گیرند‌.

تصویر FN SMS :

محل نصب نود FN SMS در خودرو های سمند ، سورن و دنا:

نود FN یا فرانت نود (Front Node) یا نود جلو در خودرو های سمند سورن و دنا همگی در محفظه ی موتور زیر کاپوت جلو کنار جلوی باتری نصب میشود. و به وسیله سه عدد سوکت که زیر آن قرار دارد به دسته سیم موتور و دسته سیم اصلی ماشین ارتباط برقرار میکند.



لینک محصول FN SMS دنا در ایسیو بانک :

خرید نود FN دنا

سوکت های آبی ، خاکستری و مشکی که زیر نود FN قرار دارند هر کدام ۵۴ تا پین دارد که البته همه ی ۵۴ پین شان استفاده نشده است و ممکن است برخی از پین ها به صورت رزرو موجود باشد که بعدها احتمالا آپشن هایی را به خودرو ها اضافه میکند.

لینک محصول FN SMS سورن در ایسیو بانک :

خرید نود FN سازه پویش سورن

همانطور که تصاویر فوق مشاهده میکنید محل نصب نود FN کنار باتری داخل محفظه ی موتور و جلوی محفظه ی روغن ترمز قرار دارد.

وقتی قاب بالای نود FN را بر میدارید تعدادی فیوز مشاهده میکنید که البته بعضی از فیوزها فیوزهای زاپاس یا رزرو هستند که درصورت سوختن بعضی از فیوزهایی که توی مدار به صورت واقعی عمل میکنند می توانید از آن فیوزها استفاده کنید و یک فیوز کش پلاستیکی موجود است که به وسیله آن میتوانید به راحتی فیوزها را عوض کنید.

نمای بالای نود FN سازه پویش:

در نود FN دو مدل فیوز به کار برده شده است. فیوز JCase که در واقع میتوان گفت که مربع شکل است و بزرگتر میباشد و آمپر بالاتری را تحمل میکند و فیوز Mini که آمپر پایین را تحمل میکند و به صورت مستطیل شکل است.

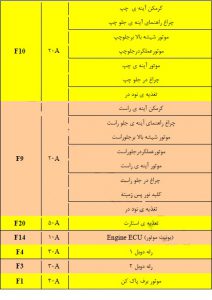

گرمکن آینه ی چپ ۲۰A F10
چراغ راهنمای آینه ی جلو چپ ۲۰A F10
موتور شیشه بالا بر جلو چپ ۲۰A F10
موتور عملگر در جلو چپ ۲۰A F10
موتور آینه ی چپ ۲۰A F10
چراغ در جلو چپ ۲۰A F10
تغذیه نود در ۲۰A F10
آبگرمکن آینه ی راست ۲۰A F9
چراغ راهنمای آینه ی جلو راست ۲۰A F9
موتور شیشه بالا بر جلو راست ۲۰A F9
موتور عملگر در جلو راست ۲۰A F9
موتور آینه ی راست ۲۰A F9
چراغ در جلو راست ۲۰A F9
کلید نور پس زمینه ۲۰A F9
تغذیه نود در ۲۰A F9
تغذیه استارت ۵۰A F20
(یونیت موتور)Engine ECU ۱۰A F14
رله دوبل ۱ ۳۰A F4
رله دوبل ۲ ۳۰A F3
موتور برف پاک کن ۳۰A F1

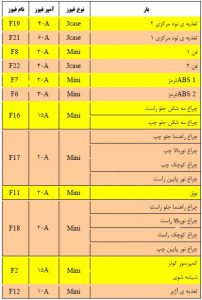

بار نوع فیوز آمپر فیوز نام فیوز
تغذیه نود مرکزی ۲ JCase ۴۰A F19
تغذیه نود مرکزی ۱ JCase ۶۰A F21
فن ۱ MINI ۳۰A F8
فن ۲ JCase ۴۰A F22
ترمزABS 1 MINI ۳۰A F7
ترمز ABS 2 MINI ۳۰A F6
چراغ مه شکن جلو راست MINI ۱۵A F16
چراغ مه شکن جلو چپ MINI ۱۵A F16
چراغ راهنما جلو چپ MINI ۲۰A F17
چراغ نور بالا چپ MINI ۲۰A F17
چراغ کوچک چپ MINI ۲۰A F17
چراغ نور پایین راست MINI ۲۰A F17
بوق MINI ۳۰A F11
چراغ راهنما جلو راست MINI ۲۰A F18
چراغ نور بالا راست MINI ۲۰A F18
چراغ کوچک راست MINI ۲۰A F18
چراغ نور پایین چپ MINI ۲۰A F18
کمپرسور کولر MINI ۱۵A F2
شیشه شوی MINI ۱۵A F2
تغذیه ی آژیر MINI ۱۰A F12

قیمت نود FN :

در مورد قیمت نود FN باید به این نکته توجه کرد که لوازم برقی خودرو در ایران نوسانات خیلی بالایی دارند و قیمت آنها بسیار وابسته به قیمت ارز می باشد ‌.ولی با این حال با توجه به بومی سازی تجهیزات الکترونیکی در ایران به وسیله ی شرکت سازی پویش که از زیر مجموعه های شرکت عظام است پایداری موجود بودن این قطعه در بازار خیلی خوب است.

تیم ایسیو بانک نود های مالتی پلکس از جمله همین نود FN را در معرض فروش قرار دادیم و شما میتوانید به صورت آنلاین و به راحتی این قطعه را از هر جای ایران سفارش دهید و به موقع آن را تحویل بگیرید.

همینطور برای عیب یابی و تعمیر این نودها میتوانید از بخش تعمیر کاران منتخب که در سایت ایسیو بانک موجود است استفاده کنید و نزدیکترین تعمیرکار مجرب و با تجربه ای که ما تایید میکنیم را پیدا کنید و برای سرویس ماشین شما به ایشان مراجعه کنید.
